Valvele sunt componente foarte importante în sistemele de utilități. OSupapă de poartă, după cum sugerează și numele, este un tip de supapă care este utilizat pentru a controla fluxul unui lichid folosind o poartă sau o placă. Acest tip desupapăeste utilizat în principal pentru a opri sau porni complet fluxul și nu este utilizat pentru a reglementa cantitatea de debit decât dacă este conceput în mod specific pentru a face acest lucru.
Cel mai bunProducători de valve industrialeUrmați standarde stricte în timp ce le fabricațisupapepentru a asigura calitatea, durabilitatea și performanța. Orice tip de calitate sub-standard poate duce la daune nedorite și pierderi economice. Eficiența și ușurința de funcționare sunt doi factori foarte importanți atunci când alegeți o supapă din multitudinea de vale disponibile pe piață.
Valvă cuțieste numit deSupapă de poartă, uită -te pentru a afla mai multe informații despre ele.

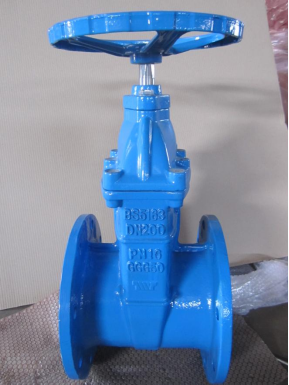

Ceis aSupapă de poartă?
Sursă:VALVA TWS
A Supapă de poartăeste un tip de supapă de izolare folosită pentru a controla fluxul de fluide într -un sistem industrial. OSluicese referă la un canal artificial ajutat de o poartă pentru a controla fluxul de apă. Valve de la Sluice sauValvele de poartă industrialăsunt utilizate în principal în scopuri industriale. Mecanica sa ușoară și simplă o fac una dintre cele mai utilizatesupapeîn diferite industrii. Supapa funcționează prin simpla mișcare sau ridicarea barierei pe calea lichidelor care curg.
Este utilizat de-a lungul conductei într-un flux unidirecțional sau bidirecțional. Când este complet deschis, aceasta oferă cu greu rezistență la lichidul curgător, care este unul dintre motivele majore pentru care este considerat foarte eficient. Forma porții poate este paralelă, dar în multe cazuri, este păstrată într -o formă de pană. Panăsupape de poartăAjutați să creați un etanșant mai bun atunci când este închis, deoarece aplică presiune pe suprafața de etanșare și oferă performanțe mai bune de etanșare.
A Supapă de poartăfuncționează prin rotația manuală a unei roți de mână sau folosește un actuator electric sau pneumatic.Rotația roții de mai multe ori mișcă poarta în sus și în jos, care controlează fluxul de lichid sau gaz în interiorul supapei. Deschiderea porții asigură o obstrucție minimă a debitului, dar menținerea porții pe jumătate deschisă poate provoca daune, deoarece lichidul sau gazul curgător va exercita o cantitate mare de presiune pe placă. În loc desupape de poartă, supapele globului pot fi utilizate pentru a regla fluxul.
Operație
Deși aSupapă de poartăsau robinetul cuți este ușor de funcționat, este format din numeroase componente fixate împreună pentru ca acesta să funcționeze eficient. Acest tip desupapăconstă din corp, o poartă, un scaun, o capotă și, în unele cazuri, un actuator care automatizează fluxul.Supape de poartăpoate fi fabricat folosind diverse materiale; Cu toate acestea, oțelul inoxidabil este cel mai preferat, deoarece materialul este mai rezistent la modificările temperaturii sau presiunii. Diferitele părți ale unei supape de poartă sunt detaliate mai jos.
Poarta
Disponibilă într -o varietate de modele, poarta este partea principală a unei supape de poartă. Principalul aspect de proiectare a acestuia este capacitatea sa de etanșare pentru aplicații specifice. OSupapă de poartăPoate fi clasificat ca o supapă paralelă sau în formă de pană pe baza tipului de poartă. Primele pot fi împărțite în continuare în porți de plăci, porți de diapozitive paralele și porți în expansiune paralele.
Scaune
A Supapă de poartăAre două locuri care asigură sigilarea împreună cu poarta. Aceste scaune pot fi integrate în corpul supapei sau pot fi prezente sub forma unui inel de scaun. Acesta din urmă este filetat sau apăsat în poziția sa și apoi sigilat și sudat pe corpul supapei. În situațiile în care supapa este supusă unor temperaturi mai ridicate, inelele de scaun sunt preferate, deoarece acestea permit mai multă variație a proiectării.
Tulpina
Poarta într -unSupapă de poartăeste coborât sau crescut atunci când se învârte pe un sistem filetat. Aceasta poate avea loc printr -o roată manuală sau un actuator. Un acționatSupapă de poartăpoate fi controlat de la distanță. În funcție de tipul de pas,Supapă de poartăPoate fi clasificat în creșterea tulpinilor și a supapelor tulpinilor care nu sunt în creștere. Prima este fixată pe poartă, în timp ce cea de -a doua este fixată pe actuator și filetată în poartă.
Bonnete
Bonetele sunt componente ale valvei care asigură sigilarea în siguranță a pasajului. Este fie fixat, fie înșurubat pe corpul supapei, astfel încât să poată fi îndepărtat pentru înlocuire sau întreținere. Pe baza aplicării, diverse tipuri de bonete de supapă includ bonetele cu șuruburi, bonetele cu șuruburi, bonetele de unire și bonetele de etanșare a presiunii.
Aplicații
Supape de poartăsau robinetele cuți au numeroase aplicații în diferite industrii și au diferite utilizări în controlul lichidului, gazelor și chiar fluxului de aer. În condiții dure din punct de vedere ecologic, cum ar fi zonele de înaltă temperatură sau de înaltă presiune din industriile petrochimice, robinetele de poartă sunt instrumentul. În astfel de condiții, materialul și tipul de supapă joacă un rol important în performanța și eficiența supapei.
Valvele de poartă își găsesc, de asemenea, utilizarea în sistemele de siguranță a incendiilor, unde unSupapă de poartă flanșatăeste utilizat frecvent.Valvele de poartă ale tulpinii care nu se ridicăsunt utilizate în nave sau subterane în locurile în care spațiul vertical este limitat.
Tipuri deSupape de poartă
Sursă:VALVA TWS
Paralel și în formă de panăSupape de poartă
După cum sugerează și numele, supapele de poartă cu diapozitive paralele au o poartă plană, cu față paralelă, care este montată între două scaune paralele. Pe de altă parte, Wedgesupape de poartăau un element de poartă asemănător cu pană. Aceasta are coaste pe ambele părți și este ghidată în poziție de sloturile din corpul porții. Aceste ghiduri de pană ajută la transferul sarcinilor axiale impuse de mediu către corpul supapei, permit mișcarea de frecare scăzută și previne rotirea pană în timp ce se deplasează între poziții închise deschise.
Creșterea tulpinii și a supapelor de poartă ale tulpinii care nu se ridică
Diferența principală între aceste două tipuri desupape de poartăeste că sunt fie fixe (în creștere), fie filetate (care nu sunt în creștere). ÎnValvele de poartă a tulpinii în creștere, tulpina rotativă crește în timp ce supapa se deschide. Cu toate acestea, acest tip de supapă nu este preferat acolo unde spațiul este limitat sau instalarea este subterană.
Supape de poartă așezate din metal și rezistente
Ambele sunt panăsupape de poartă. Însupape așezate din metal, pană alunecă spre o canelură înSupapă de poartăcorp și ar putea captura solide pe care le poate conține fluidul. De aceea,Valvele așezate rezistentesunt preferate în cazul în care este necesară mai strâns, cum ar fi în sistemele de distribuție a apei.
In Valvele așezate rezistente, o pană este închisă într -un elastomer care asigură o etanșare strânsă. Locurile are loc între corpul supapei și pană și, prin urmare, nu necesită o canelură, ca în cazul unei supape de poartă așezate din metal. Deoarece aceste supape sunt acoperite cu un elastomer sau un material rezistent, acestea oferă un grad mai mare de protecție împotriva coroziunii.
Cuvinte finale
Valvele de la Sluice șisupape de poartăsunt nume diferite pentru același tip de supapă. Acestea sunt cel mai frecvent tip desupape industrialeîn uz. Deoarece supapele de poartă sunt fabricate folosind diverse materiale și au numeroase tipuri, tipul de supapă trebuie selectat cu atenție pentru aplicații specifice.
O calitate bună și eficientăsupapeca cei de laVALVA TWSsunt o investiție excelentă, deoarece necesită o întreținere minimă pe termen lung, ceea ce poate economisi mulți bani. ContactSupapă VALVA TWSAstăzi pentru supape de cea mai bună clasă.
